Doppelgelenklager, EGZM, R, igubal®

  • Maßreihe: E, in Anlehnung an DIN ISO 12240
  • Material Gehäuse: igumid G
  • Material Kalotte: iglidur® R
  • Wartungsfreier Trockenlauf
  • Mechanisches Verbindungselement zwischen zwei Bauteilen
  • Ausgleich von Fluchtungsfehlern
  • Korrosionsresistent
  • Doppelgelenklager 90 ° gedreht auf Anfrage erhältlich

Unsicher ob es passt?

Experten System
Gratismuster anfordern
Produkt­beschreibung
igubal® Gelenklager

Der Einsatz von Gelenklagern ist in der Regel verbunden mit hohen Gewichten der Lager, schwierigem Einbau und hohen Kosten. Meist ist längerfristig doch Wartung erforderlich, und die Lager sind nur in Sonderausführungen korrosionsbeständig. Oft sind Wälz- oder Gleitlager durch Kantenbelastung übermäßig belastet und fallen vorzeitig aus, oder Lager müssen umständlich nachjustiert, nachgerieben oder umgebaut werden, um Fluchtungsfehler auszugleichen. igubal®-Gelenklager machen Schluss mit all diesen Nachteilen und eröffnen durch ihre Konstruktion völlig neue Möglichkeiten: Sie sind leicht zu handhaben, kostengünstig, sehr leicht und sehr robust.

Das Gehäuse besteht aus igumid G, einem besonders schlagfesten, langfaserverstärkten Polymer. Langzeitig geeignet für Temperaturen von -30 °C bis +80 °C.

Hier ist die Kugelkalotte aus iglidur® R gefertigt, einem Low-Cost-Werkstoff mit niedrigen Reibwerten und guter Verschleißfestigkeit bei niedrigen bis mittleren Belastungen.
  • Wartungsfreier Trockenlauf
  • Mechanisches Verbindungselement zwischen zwei Bauteilen
  • Ausgleich von Fluchtungsfehlern
  • Korrosionsresistent

Typische Anwendungsbereiche
  • Lebensmittelbranche
  • Schienenverkehrstechnik
  • Automobilindustrie
  • Anlagenbau

    Viele weitere Anwendungsbereiche finden Sie bei unseren Branchenlösungen

Wann nehme ich es?
  • Wenn ich hohe axiale und radiale Belastung habe
  • Bei einfachster Montage
  • Wenn extrem geringe Bauräume vorliegen
  • Wenn Chemikalienbeständigkeit gewünscht ist
  • Wenn eine kostengünstige Alternative gewünscht ist
  • Wenn schmutzunempfindliche Lager benötigt werden
  • Wenn Fluchtungsfehler ausgeglichen werden sollen
Wann nehme ich es nicht?
  • Wenn Temperaturen über +80 °C herrschen
  • Wenn Abmessungen über 12 mm benötigt werden
  • Wenn Rotationsgeschwindigkeiten von über 0,5 m/s realisiert werden sollen
Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden


Toleranzen
Wartungsfreie igubal®-Gelenklager werden mit einer Toleranz im Innendurchmesser nach E10 ausgelegt. Die Welle sollte zwischen h6 und h9 toleriert sein. Durch das Lagerspiel können Ausdehnungen der Lager bei Erwärmung ausgeglichen werden.Prüfen des Innendurchmessers


Montage
igubal®-Gelenklager werden in eine H7-Bohrung eingepresst und axial gesichert. Ein exaktes Ausrichten der Lagergehäuse ist nicht erforderlich, da das Gelenklager Fluchtungsfehler selbständig ausgleicht.

Technische Daten
Downloads

Andere Lösungen

Clips-Gelenklager, heavy duty, ECLM-HD, igubal®
Clips-Gelenklager, heavy duty, ECLM-HD, igubal®

Für hohe Axiale und radiale belastungen, Maßreihe E

ab 4,98 EUR/Stk.
Gelenklager, KGLI, inch, igubal®
Gelenklager, KGLI, inch, igubal®

Classic Design, einfache Montage, Maßreihe K

ab 2,22 EUR/Stk.
Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® J4V
Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® J4V

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

ab 5,12 EUR/Stk.

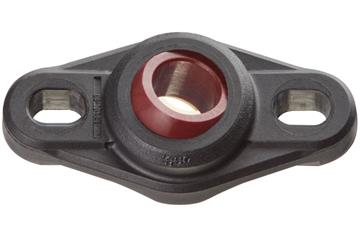

Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® R
Flanschlager mit 2 Befestigungslöchern, EFOM igubal®, Kugelkalotte iglidur® R

Einfache Montage, zwei Befestigungslöcher, Maßreihe E

ab 3,66 EUR/Stk.

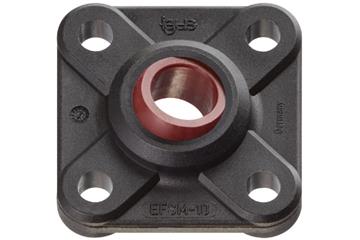

Flanschlager mit 4 Befestigungslöchern, EFSM igubal®, Kugelkalotte iglidur® R
Flanschlager mit 4 Befestigungslöchern, EFSM igubal®, Kugelkalotte iglidur® R

Für hohe radiale Belastungen, vier Befestigungslöcher, Maßreihe E

ab 4,23 EUR/Stk.

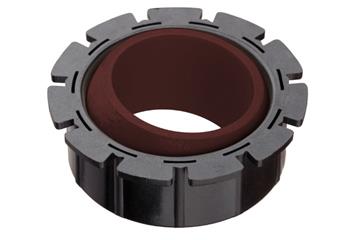

Clips-Gelenklager, maximaler Toleranzausgleich, EGFM-T R, igubal®
Clips-Gelenklager, maximaler Toleranzausgleich, EGFM-T R, igubal®

Toleranzausgleich, Maßreihe E

ab 4,33 EUR/Stk.

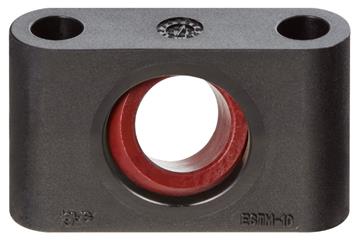

Stehlager, ESTM, R, igubal®
