Kabelzuführungssysteme für die Landstromversorgung von LNG-Terminals

Herausforderungen

LNG-Terminals sind große Produktionsanlagen mit beschränktem Zugang aufgrund der Lage an der Küste (nearshore) oder auf See (offshore) und insbesondere auf Grund der Ex-Zonen. Der Betrieb muss rund um die Uhr sichergestellt sein. Alle installierten Anlagen müssen deshalb schweren Witterungsbedingungen standhalten und höchst zuverlässig, robust, wartungsarm und bestenfalls wartungsfrei sein.

Die Verbindung der FSU/FSRU mit Landstrom bringt einige Herausforderungen für die Entwicklung und die Installation eines Kabelzuführungssystems mit sich:

• Große Distanz zwischen Jetty und FSU/FSRU von 30 m und mehr
• Schutz der Leitungen vor Windeinwirkung, insbesondere Sicherstellen der Biegeradien
• Kompensation von Bewegungen aufgrund von Gezeiten, Wind und Wellen, Be- und Entladung
• Implementierung von Notfallmechanismen

Unsere Lösung

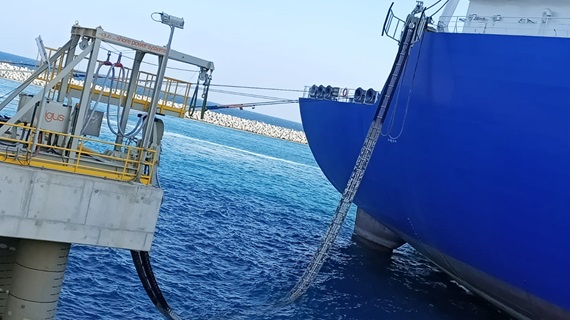

igus hat für Anwendungen in rauen und anspruchsvollen Umgebungen spezielle Energieketten entwickelt, die die Leitungen sicher und geschützt führen: die e‑loop und die Offshore-Kette OSC.

Beide Produkte kombinieren die Vorteile einer Kunststoff-Energiekette mit denen eines Polymerseils mit hoher Zugfestigkeit. Die Zugkräfte werden vom Spezialseil aufgenommen und durch die Anschlusselemente in die Tragkonstruktion eingeleitet. Dadurch sind die Leitungen vollständig zugentlastet. Der modulare Aufbau der Energiekette aus Hochleistungskunststoffen sorgt für einen definierten Biegeradius der Leitungen und hält Vibrationen und Stößen z.B. durch Windlasten stand.

igus liefert komplette Systeme mit chainflex Leitungen für bewegte Anwendungen, konfektioniert mit Steckverbindern und Verbindunggehäuse, getestet und mit einer Garantie von 36 Monaten.
