drylin® T - Miniaturführung

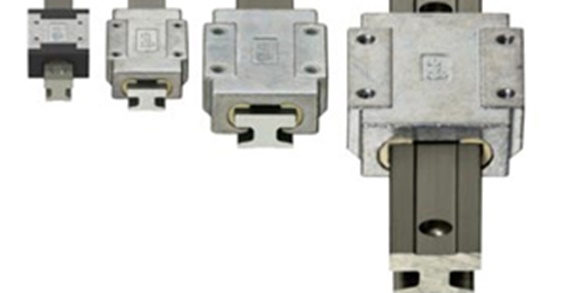

DryLin® T Miniaturführung

DryLin® T Miniaturführung - Linearsysteme in kompakter Bauform, vier Baugrößen, schmier- und wartungsfrei

Wartungsfreier Trockenlauf

Robuste Gleitschlitten, nicht einstellbar

Gleitwagenkörper aus Zink

Verschleißfeste und austauschbare Gleitelemente aus iglidur® J (oder iglidur® J200 bei TW-04-07)

Schiene aus hartanodisiertem Aluminium

Geringe Bauhöhe

Korrosionsbeständig

Standardbohrbild symmetrisch C5 = C6

Abmessungsgleich zu handelsüblichen Miniatur-Kugelumlaufsysteme

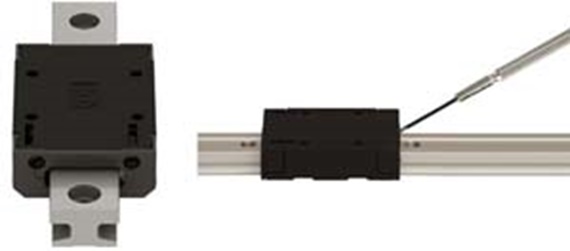

drylin® T-Miniaturführung als einstellbare Version Baugröße 12

DryLin® T-Miniaturführung als einstellbare Version Baugröße 12 - Präzision in 8 Stufen

In Baugröße 12 kann das Lagerspiel beim Miniaturschlitten TWE-04-12 per Schraubendreher einfach eingestellt werden.

Einstellbares Lagerspiel

Schmier- und wartungsfrei

Hohe Korrosionsbeständigkeit durch KTL-Lackierung

Leiser Lauf

Kompakte Bauweise

Bestellung eines kompletten Systems

Konfiguration in wenigen Schritten:

1. Auswahl der Baugröße
2. Auswahl der Anzahl Wagen pro Schiene
3. Eingabe der Schienenlänge in mm
4. Auswahl der Loslagervariante

Hinweis:

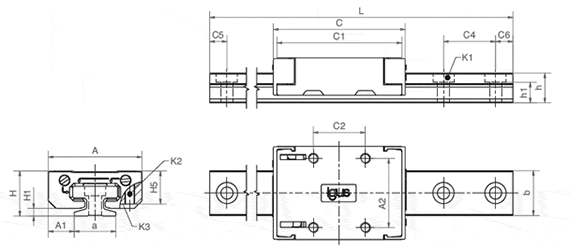

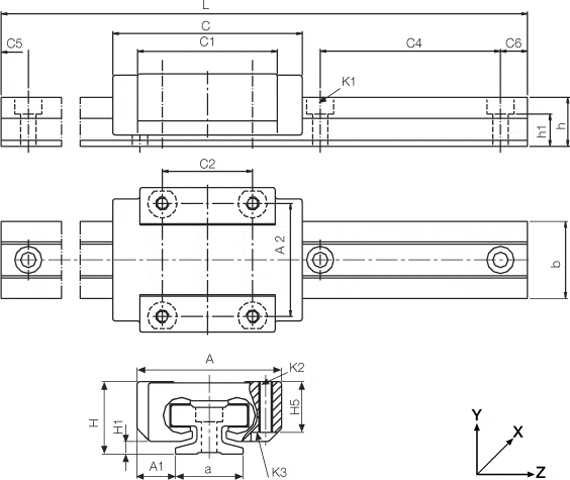

Detailinformationen finden Sie oben in den Zeichnungen und Tabellen sowie auf den u.g. Seiten. Genauere Angaben zu den Loslagervarianten erhalten Sie innerhalb der Konstruktionsregeln.

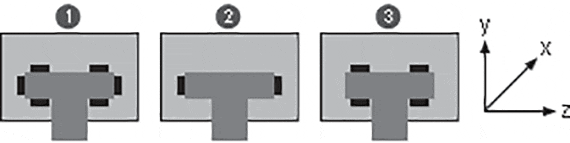

1

kein Loslager

2

Loslager in y-Richtung

3

Loslager in z-Richtung

drylin® T - Technische Daten
drylin® T - Konstruktionsregeln
drylin® T - Systemauslegung

drylin® TK-04 – komplettes System

Schritt 1

Wählen Sie die Baugröße des Führungswagens aus.

technical drawing
Baugröße des Führungswagens:
Weiter

T-Miniaturführungsschienen

a [mm]:



DryLin® T-Miniaturführungsschienen

Bestellnr.   Gewicht L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Preis / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
in 24-48 Stunden versandfertig TS-04-07-UNGEBOHRT 25,46 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-09-UNGEBOHRT 26,25 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-12-UNGEBOHRT 28,53 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-15-UNGEBOHRT 30,63 EUR In den Warenkorb
in 10 Werktagen versandfertig TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 28,29 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 29,16 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 31,70 EUR In den Warenkorb
in 24-48 Stunden versandfertig TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 34,03 EUR In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

*für Schraube DIN 912
Für ungebohrte Schienen geben Sie bitte "Ungebohrt" in der Bemerkung an.

T-Miniaturführungswagen

H [mm]:



DryLin® T-Miniaturführungswagen

Bestellnr.   Gewicht H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Anzieh-
moment
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
in 24-48 Stunden versandfertig TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 7,77 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 10,24 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,47 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 12,46 EUR In den Warenkorb
in 10 Werktagen versandfertig TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR In den Warenkorb
in 24-48 Stunden versandfertig TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 15,38 EUR In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

*für Schraube DIN 912
** Gewinde
LLy für einen Führungswagen mit Loslager in y-Richtung
LLz für einen Führungswagen mit Loslager in z-Richtung

Montageanleitung drylin® TWE
Assembly_DryLin_TWE_LowProfile_DE.pdf
