Serie R7728

Wir empfehlen für Neukonstruktionen die technisch optimierte e-ketten®-Serie E4.32 aus dem igus® E4.1 Baukasten.

Bei Fragen dazu wenden Sie sich bitte an Ihren igus®-Ansprechpartner. Vielen Dank für Ihr Verständnis zur Serie E4.32

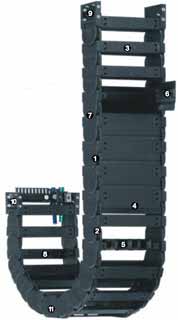

Serie 7728 - Rohr, geschlossen

1. Hohe Stabilität "auf der Seite" durch Hintergriff
2. Hohe Torsionssteifigkeit
3. Stege bei e-kette® beidseitig herausnehmbar
4. Geschlossene und offene Bereiche kombinierbar
5. Variantenreiche Innenaufteilung
6. Deckel bei E-Rohr schwenkbar und herausnehmbar
7. Seitliche Gleitflächen für Betrieb "auf der Seite"
8. Breite Kunststoffstege - kabelfreundlich
9. Universelle KMA-Anschlusselemente mit "Rundum"-Befestigungsmöglichkeit
10. Anschlusselemente mit integrierbarer Zugentlastung pendelnd oder starr lieferbar

Lieferbare Innenbreiten Bi: 50 bis 300 mm
Lieferbare Biegeradien R: 100 bis 300 mm
Teilung: 56 mm / Glied = 18 Glieder / m

Wann nehme ich Serie R7728

Bei starker Beanspruchung durch Torsion oder Schubkräfrte
Auf der Seite liegend mit großer freitragender Länge
Bei dauerhaft sehr feuchter Umgebung
Auch als Rol e-chain® erhältlich

Wann nehme ich Serie R7728 nicht

Wenn leise Ausführung benötigt wird
Serie R4.32

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast), dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 56 mm pro Glied
Glieder pro m: 18 Glieder
Verfahrweg: S
Kettenlänge = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Mittellaschen zur Verbreiterung lieferbar

Anschlußelemente KMA lieferbar

Anschlußelemente Stahl lieferbar

10 Breiten und 7 Biegeradien

Auch als Rol e-chain® Serie 2828R/7728R auf Anfrage lieferbar

Andere Einbauarten

Technische Daten

Zugentlastungen

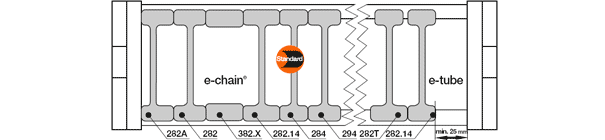

Innenaufteilung und Leitungen konfigurieren

1. Trennstege

2. Zwischenböden

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

hängend max. [m]	70
stehend max. [m]	5
seitlich freitragend max. [m]	2
lange Verfahrwege max. [m]	200

Material Kettenglieder	igumid G
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	120
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB


:
Art.-Nr. :
A [mm]:
A' [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:


Art.-Nr. :
A=B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:
I [mm]:
K [mm]:
M [mm]:
